經濟型行星齒輪箱 2 級高速比
? 經濟型兩級設計，大速比超過 400:1 ? 內部齒輪采用粉末冶金制成，但價格接近塑料齒輪 ? 第一級的行星齒輪連接到兩個行星環
所屬分類：
42mm直流行星減速電機
關鍵詞：
經濟型行星齒輪箱 2 級高速比
聯系我們
產品描述
主要參數
- 扭矩：10 Nm ~20N.m 定制
- 速度：14 rpm ~ 100rpm 定制
- 預計機械功率：10W ~20W 定制
- PWM后最大平均電壓：10V~24V DC
- 最大可用平均電流：3.0 A ~ 6.0A
- 可用的當前配置文件：
電機啟動時，電流在 100 毫秒內最高可達 20A
EMC標準：IEC 61000-4-2
結構選項
1) 有刷直流電機+齒輪箱
2) 有刷直流電機+齒輪箱+制動器
3）有刷直流電機+不可逆變速箱
不可逆是指齒輪電機可以充當制動器，需要具有高齒輪比的電機齒槽才能執行此功能。

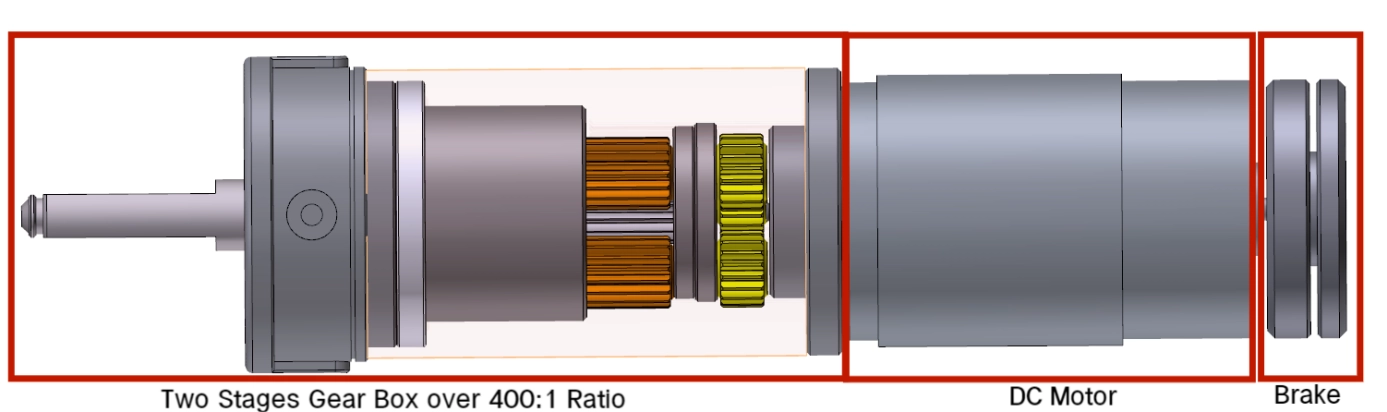

減速機結構亮點
只有兩級，但大傳動比超過400:1，每級由3個行星齒輪、1個行星架、1個太陽輪和1個齒圈組成。第一階段與第二階段不同。第二級行星齒輪與兩個齒圈共用。一個環形齒輪可以旋轉。在變速箱的每一側，兩個法蘭都擰入主齒圈中。
應用
卷簾應用（家庭自動化）需要高速比超過 400:1 的齒輪電機。該齒輪電機組裝在管子中成為管狀電機，其輸出軸直接連接到驅動卷簾的輪子
材質規格
成為高性價比的行星齒輪電機
- 第一級：高精度高強度粉末冶金齒輪或塑料齒輪
- 第二階段：金屬齒輪
電纜
減速電機有 2 根電纜或帶有連接器。
電纜長度：定制
- 連接器：定制，如MOLEX、JST、AMP或其他
為了避免與管子碰撞，我們使用來自電機底部的電線，而不是側面。下面是兩個形狀示例：
溫度環境
- 工作溫度范圍：-20°C / +70°C
- 存儲溫度范圍：-30°C / +70°C
